Geef je verouderde pc een nieuw leven of gebruik hem als basis voor een volledig op maat gemaakte configuratie.
Wordt uw computer ouder en voldoen de nieuwe kant-en-klare pc’s op de markt niet meer aan uw individuele behoeften? Ben je ook op zoek naar een kosteneffectieve, milieuvriendelijke oplossing met de mogelijkheid om te besparen op tijdrovende nieuwe installaties en configuraties? Dan is een upgradekit iets voor jou!
In deze How-To laten we je stap voor stap zien hoe je een krachtige computer samenstelt met upgrade kits van JOY-IT of hoe je een bestaande PC in een handomdraai naar de huidige stand van de techniek brengt.
Voorbereiding en montage van de componenten
Stap 1: Definieer de vereiste
Voordat u halsoverkop het project ingaat, is het raadzaam om duidelijk te zijn over uw individuele vereisten. Maak een lijst en definieer uw maximale budget, het gewenste doel en eventueel de specificaties. Als je alleen een prestatie-upgrade wilt en al een upgradebare setup hebt, sla dan de volgende stap over.
Stap 2: De juiste behuizing kiezen
Bij het kiezen van een behuizing zijn er een paar struikelblokken waar u rekening mee moet houden. Eerst moet u meer te weten komen over de verschillende vormfactoren (ATX, Micro-ATX, ITX, Mini-ITX, enz.) van een behuizing. De vormfactor geeft de grootte van de componenten (moederbord, voeding, drive) aan, zodat deze eenvoudig in de behuizing kunnen worden geïnstalleerd. Voor de meeste toepassingen biedt de ATX-vormfactor de perfecte mix van grootte en functies. Kleinere vormfactoren, zoals ITX, hebben als nadeel dat ze vaak minder goed uitgerust zijn en over het algemeen een slechtere “airflow” (airflow) hebben dan de grotere vormfactoren. ITX-behuizingen zijn echter zeer compact en bijzonder geschikt voor pc’s op kantoor en om af en toe te gamen.
Stap 3: Selectie van de belangrijkste componenten
De belangrijkste componenten van uw computer bepalen de prestaties. Het vereist technische kennis om de juiste componenten samen te stellen. De moederbord (hoofdbord), de CPU (processor) en het hoofdgeheugen moeten worden geselecteerd op basis van prestaties en compatibiliteit. Het aantal kernen, de kloksnelheid van de CPU en de grootte van het hoofdgeheugen bepalen dus de prestaties van uw computer. Met de upgradekit van JOY-IT kunt u uw hoofdcomponenten als set kopen zonder dat u zich zorgen hoeft te maken over de compatibiliteit van de afzonderlijke componenten. In elke prijsklasse vind je een perfect op elkaar afgestemde set die is uitgerust met de nieuwste technologie.
Stap 4: Selectie harde schijf/SSD
De harde schijf en/of de SSD geeft de grootte van je totale opslagruimte aan. Heb je gekozen voor een set met ingebouwde SSD, sla deze stap dan over. Hecht je veel belang aan een snelle SSD, kies dan voor een set zonder SSD en koop een extra NVMe SSD met een M.2 form factor. Het is belangrijk om te vermelden dat er ook SATA SSD’s zijn, maar die komen qua lees- en schrijfsnelheden niet in de buurt van de NVMe SSD’s. Beide varianten ondersteunen de fysieke vormfactor M.2, maar verschillen sterk qua prestaties. Raadpleeg deze handleiding voor meer informatie over vormfactoren.
Stap 5: Selectie van de grafische eenheid
Sommige CPU’s hebben een geïntegreerde grafische eenheid waarvan de prestaties volledig voldoende zijn voor kantoorwerk en minder veeleisende games. Het voordeel hiervan is dat je geen extra grafische kaart nodig hebt. Als je zware AAA-games wilt spelen, raden we aan om een grafische kaart te installeren om voldoende grafische prestaties te hebben. Let bij aanschaf van een set zeker op de opmerking: “Voor de werking heb je nog een aparte grafische kaart nodig (zie accessoires)”.
Stap 6: De voeding selecteren
De voeding wordt geselecteerd op basis van het vereiste vermogen en de efficiëntieklasse. 200-300 watt voedingen zijn voldoende voor eenvoudig kantoorwerk. De efficiëntieklasse (brons, zilver, goud, platina) geeft aan hoe hoog het rendement van de voeding is. Als het op gamen aankomt, zijn de maximaal vereiste prestaties afhankelijk van de grafische kaart en de CPU. Bepaal voordat u een voedingseenheid aanschaft het maximale vermogen dat uw componenten nodig hebben. Hoe u kunt achterhalen wat uw voedingseenheid moet doen, leest u hier.
Montage
Hieronder wordt uitgelegd hoe u uw pc afstemt met de upgradekits van JOY-IT. De set die hiervoor wordt gebruikt is de ARK 00023 (actuele kits vindt u hier). De montage begint bij de behuizing. Zorg ervoor dat alle componenten alleen spanningsvrij worden aangesloten, omdat ze bij kortsluiting beschadigd kunnen raken.

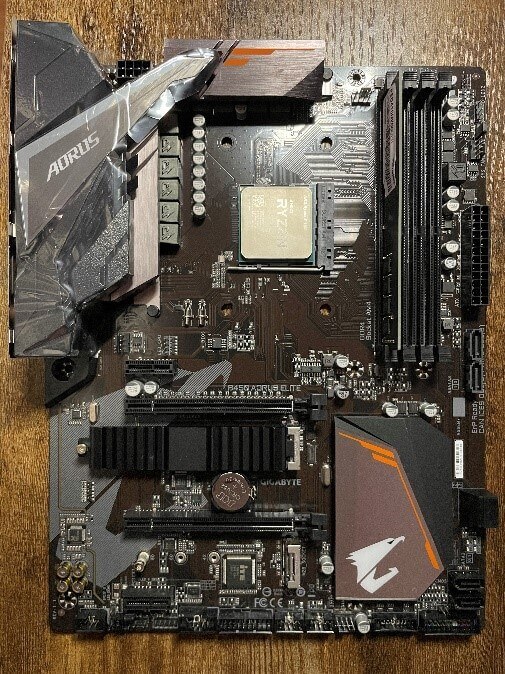

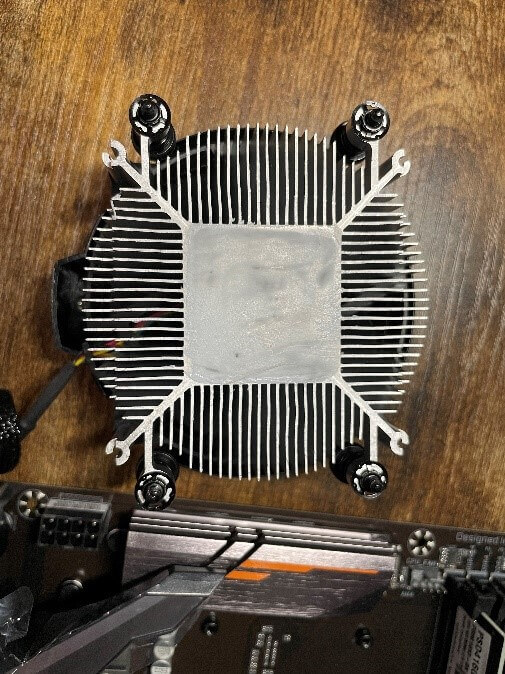

Open eerst alle deksels van de koffer en verwijder eventuele oude onderdelen om meer montageruimte te creëren. Voordat u het moederbord in de behuizing installeert, rust u eerst de (meegeleverde) CPU-koeler uit. Als u de meegeleverde koeler gebruikt (zie afbeelding 3), hoeft u geen koelpasta op het CPU-oppervlak aan te brengen, aangezien deze al op de koeler zit (let op: raak de koelpasta niet met uw vingers aan!). De koelpasta tussen CPU en koeler is belangrijk voor een optimale warmteoverdracht en dient daarom altijd gebruikt te worden.

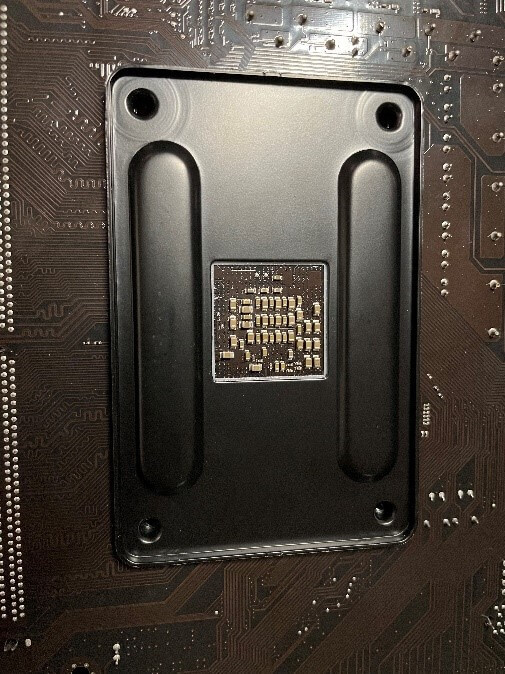

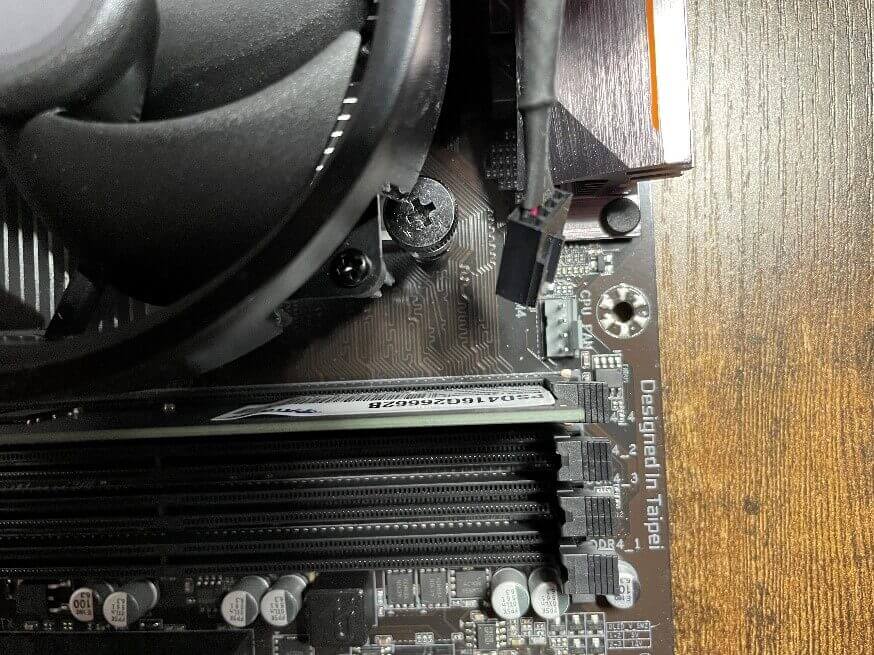

Gebruik voor de montage de meegeleverde plaat (zie afbeelding 2) en steek deze vanaf de achterkant in de vier voorgeboorde gaten. Plaats de koeler vervolgens verticaal op de CPU. U moet ervoor zorgen dat de vier schroeven in de schroefdraad van de montageplaat passen. Vervolgens moet u de koeler aansluiten op de 4-pins connector met het label CPU_FAN (afbeelding 4).

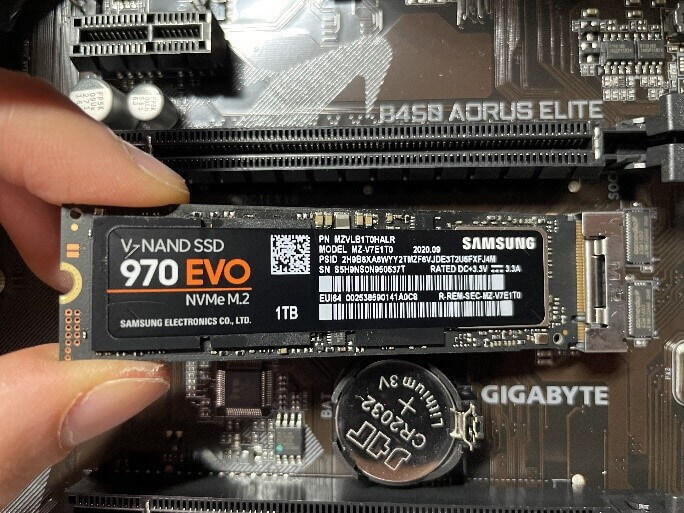

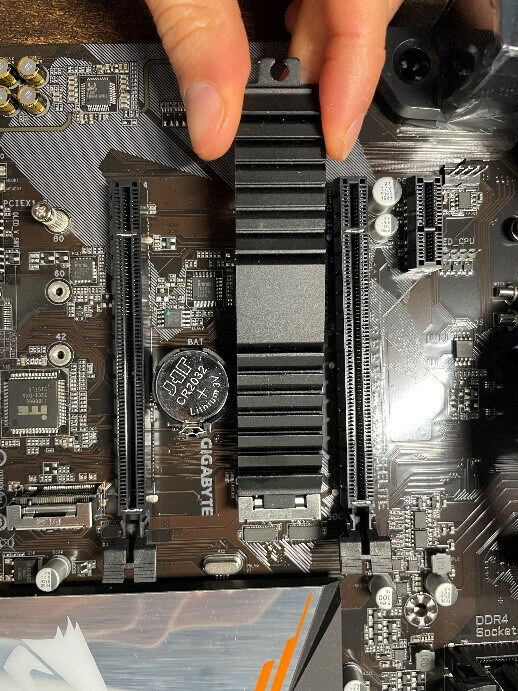

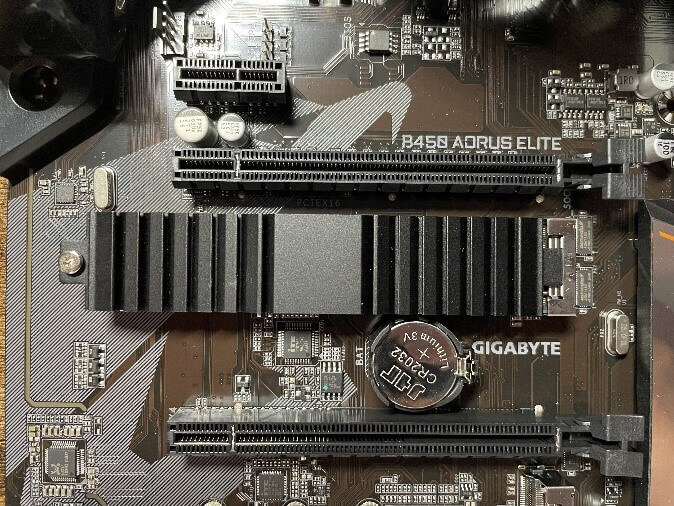

In de volgende stap laten we je zien hoe je een M.2 SSD installeert. Nieuwere moederborden hebben vaak een passieve koeler op het M.2-slot. Verwijder de koeler (afbeelding 5) en plaats de SSD voorzichtig in de sleuf (afbeelding 6). Bevestig vervolgens de SSD en de koeler met de meegeleverde schroef. Zoals te zien is in afbeelding 7, zit de koeler bovenop de SSD en zorgt voor voldoende koeling met de thermische pad aan de onderkant van de koeler.

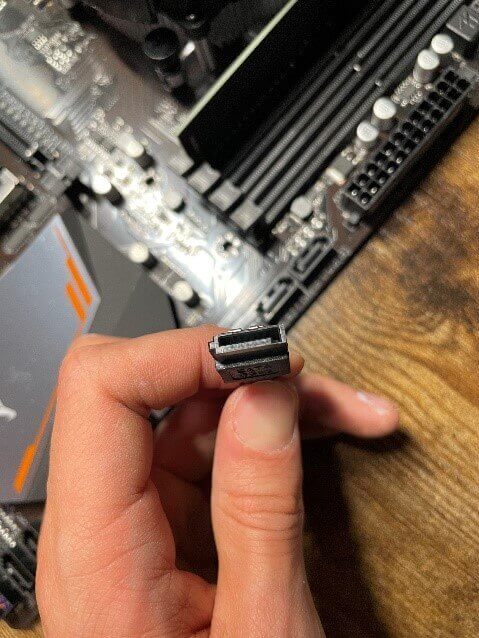

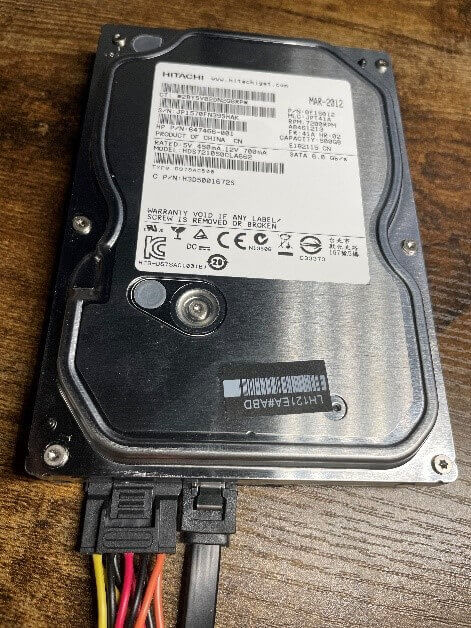

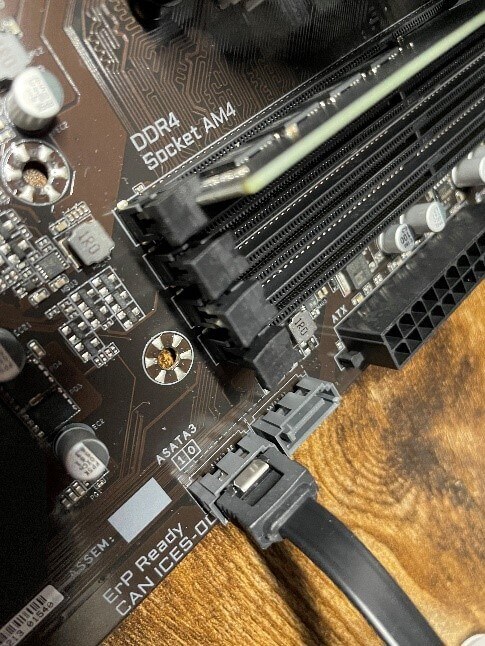

Als u een 2,5″ en/of 3,5″ SATA harde schijf wilt gebruiken, sluit u de harde schijf aan op de SATA-connector op het moederbord met behulp van de meegeleverde SATA-kabel (afbeelding 8-10). Daarnaast moet de harde schijf van stroom worden voorzien. De voedingseenheid levert de SATA-voedingsadapter en moet naar de harde schijf in de behuizing worden geleid.
Nu kunt u het moederbord in uw geval installeren. Een ATX-moederbord heeft doorgaans zeven montageschroeven, hoewel ze niet allemaal nodig zijn.

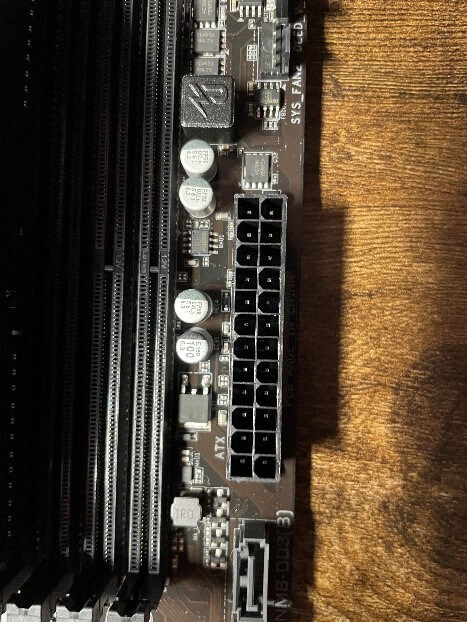

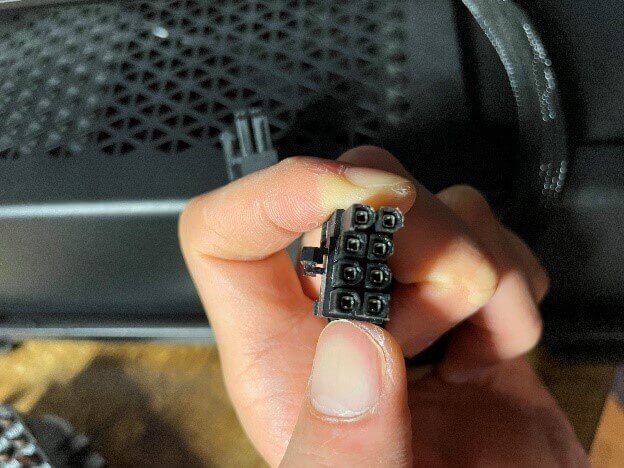

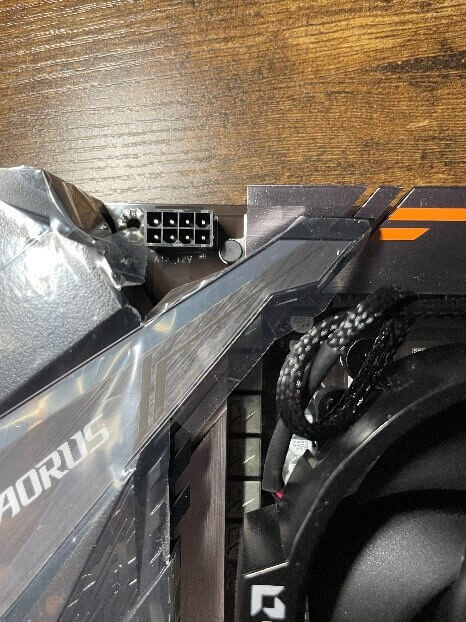

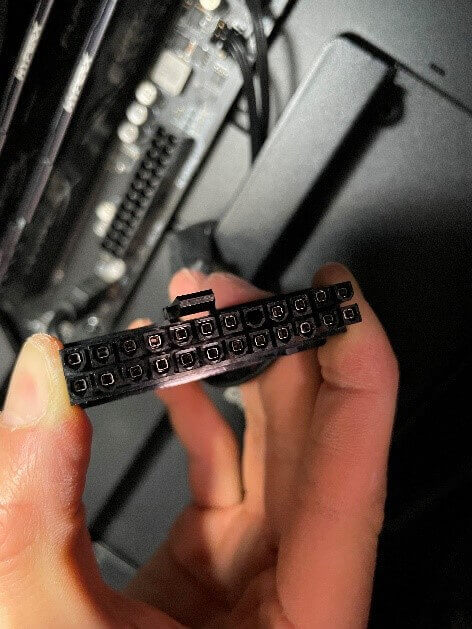

Om het moederbord van stroom te voorzien, sluit u de voeding van het moederbord (afbeelding 11) aan op de voeding. De voeding biedt een 24-pins aansluiting (afbeelding 12), die ook is ontworpen om te worden beschermd tegen polariteitsomkering. De modernere CPU’s hebben ook een 12V-aansluiting van de power pack nodig (afbeelding 14). Deze connector bevindt zich meestal aan de linkerbovenrand van het moederbord (afbeelding 13) en heeft het label “CPU_PWR” of “ATX_12V”.

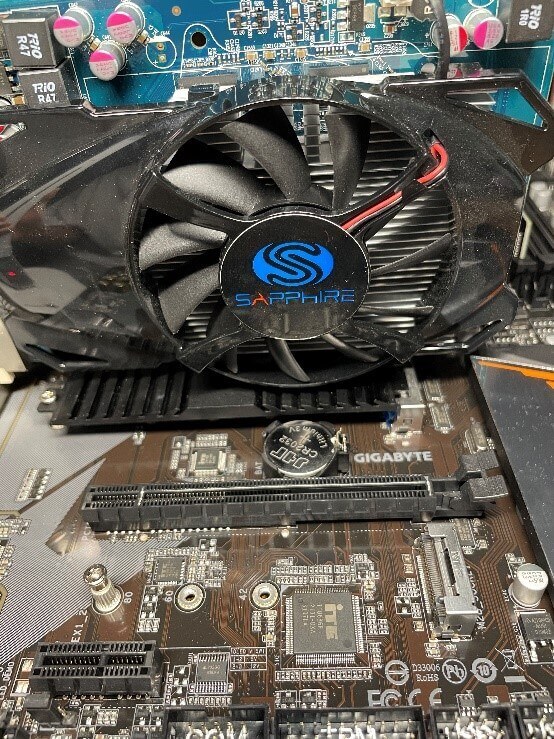

Een ander onderdeel dat op het moederbord is aangesloten, is de grafische kaart. Deze wordt in de “PCIex16”-aansluiting gestoken. Zorg ervoor dat u de “neus” van het PCIe-slot naar beneden drukt voordat u de grafische kaart aansluit. Druk nu voorzichtig de grafische kaart in de sleuf totdat deze vastklikt (afbeelding 14).
Tot slot hoef je alleen nog maar de casefan, eventueel de led-verlichting en andere case-aansluitingen aan te sluiten op de corresponderende slots op het moederbord. Het is belangrijk om de handleiding van het moederbord te lezen om de juiste aansluitingen te vinden. Gebruik de aanduidingen “SYS_FAN” voor de ventilatoren en de aanduidingen “USB” voor de USB-aansluitingen op de behuizing.
U zou nu alle belangrijke componenten moeten hebben aangesloten, zodat uw pc is geüpgraded. Start nu uw computer op en geniet van de opgewaardeerde machine dankzij uw JOY-IT-upgradekit.
Afbeeldingen: reichelt elektronik
Oorspronkelijk gepubliceerd op 10.01.2023, bijgewerkt op 13.02.2025.
