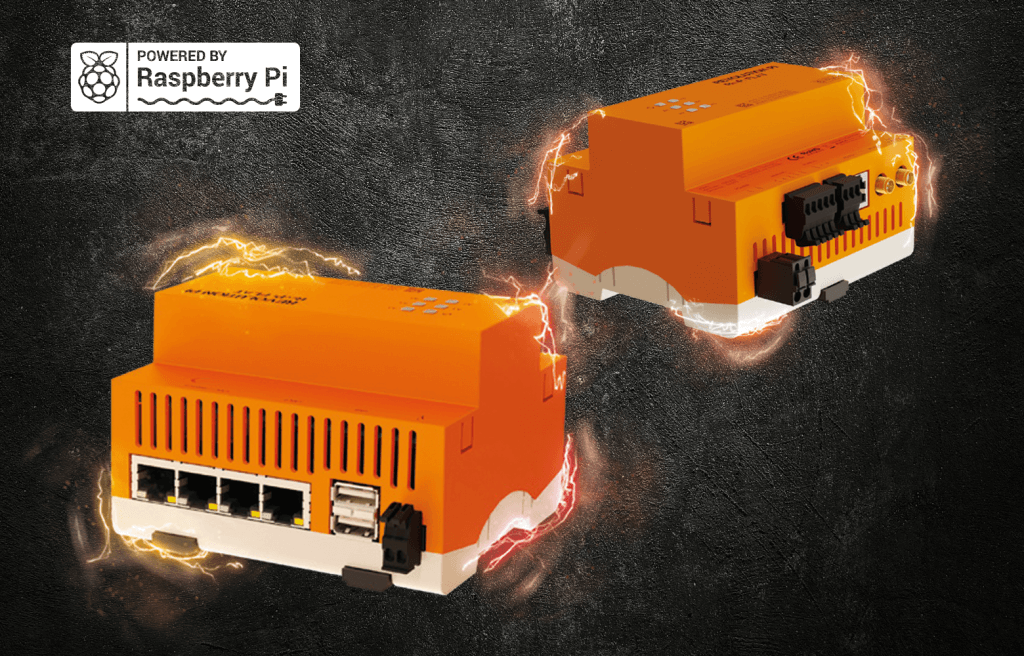

De RevPi Flat is het nieuwste lid van de Revolution Pi familie van KUNBUS. Op het eerste gezicht valt het atypische ontwerp op, dat aanzienlijk verschilt van de bekende RevPi Core en RevPi Connect modules en meer doet denken aan de RevPi Compact. Dit ontwerp is bewust gekozen zodat de module gemakkelijk kan worden geïnstalleerd in verdeelkasten, zoals die meestal worden gebruikt in de gebouwautomatisering. Dit is ook het toekomstige toepassingsgebied.
De transformatie in de energiesector gaat gepaard met duizenden nieuwe mogelijkheden en bedrijfsmodellen waarin de RevPi Flat een sleutelrol kan spelen, bijvoorbeeld als randapparaat voor het energiebeheer van kleine energiecentrales zoals zonne- en biogasinstallaties of gewoon voor de besturing en regeling van laadstations voor elektrische auto’s.
Aangezien manipulatiebeveiliging een cruciale rol speelt in de energiesector, is er een TPM, een Trusted Platform Module, geïntegreerd. Met behulp hiervan is het mogelijk om het apparaat of de software in communicatie met externe netwerken veilig te verifiëren en de best mogelijke bescherming te bieden tegen aanvallen van welke aard dan ook. Om dezelfde reden ontbreekt ook de gebruikelijke micro-USB-aansluiting, zodat er geen software-image kan worden geïnstalleerd door er simpelweg een gemanipuleerde USB-stick in te steken.
Hoewel de RevPi Flat, net als de RevPi Connect 5, geen modulair ontwerp heeft, beschikt hij toch over een aantal nuttige interfaces. Het apparaat is bijvoorbeeld de eerste RevPi ooit die is uitgerust met WLAN via een RP-SMA aansluiting. Een andere SMA-aansluiting dient als interface voor de ISM-band op 868 MHz. Het is dus mogelijk om Wireless M-Bus te gebruiken, mits je beschikt over het bijbehorende protocol. Naast twee RS485-interfaces voor de kosteneffectieve integratie van slimme meters, omvormers voor zonne-energie enz. en twee USB-interfaces, heeft het apparaat ook vier Ethernetpoorten, waarvan er drie functioneren als switch. Dit betekent dat er twee afzonderlijke Ethernetpoorten zijn, elk met een eigen MAC-adres, zodat de RevPi Flat tegelijkertijd in twee afzonderlijke netwerken kan worden geïntegreerd. Last but not least is de module uitgerust met een analoge ingang, een analoge uitgang en een digitale uitgang waarmee externe apparaten kunnen worden in- en uitgeschakeld. Er zijn zes LED’s voor statusweergave. Met uitzondering van de LED met het voedingssymbool, die aangeeft of de voeding is aangesloten, kunnen alle andere LED’s vrij worden toegewezen.
Het hart van de RevPi Flat is de bekende Raspberry Pi Compute Module 3+, die ook in de andere RevPi modules wordt gebruikt, quad-core prestaties levert met 1 GB RAM en een 16 GB eMMC flashgeheugen heeft. Het gebruikte besturingssysteem is een speciaal aangepaste en verbeterde Raspbian van KUNBUS met real-time patch en Modbus ondersteuning. Het open platformconcept met onder andere volledige rootrechten maakt het mogelijk om alle projecten met maximale ontwerpvrijheid te realiseren.
De REVPI FLAT is niet meer verkrijgbaar. Ter vervanging vindt u het opvolgingsartikel REVPI FLAT S in de Reichelt online shop.
Lees meer over dit innovatieve hardwareplatform voor intelligente energiebeheeroplossingen in ons tijdschriftartikel over de “KUNBUS RevPi Flat S”.
