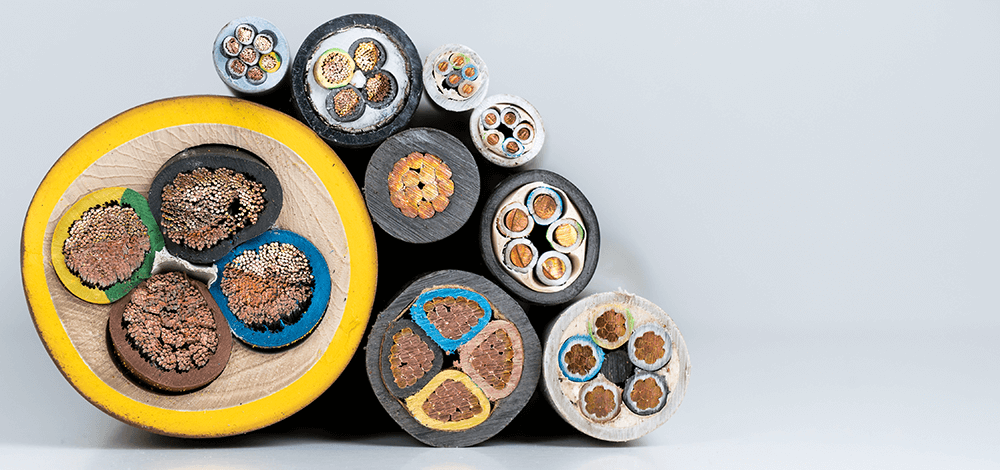

Quiconque souhaite réinstaller des câbles, ne peut faire l’impasse sur le dénudage. Ainsi, les conducteurs individuels peuvent être raccordés à d’autres appareils ou câbles. Dans cet article, nous vous proposons diverses possibilités afin de dégainer des câbles très différents et de dénuder des fils de façon adéquate. Le tout sans endommager les conducteurs internes.
Le choix entre un couteau ou un outil à dégainer ou encore une pince à dénuder dépend du type de fil concerné. Le fabricant Jokari tient à la disposition des utilisateurs une banque de données de câbles, afin de vous aider à choisir la solution appropriée.
Dénuder rapidement, facilement et en toute sécurité
Lorsque l’on souhaite retirer la gaine d’un câble à l’aide d’un couteau à dégainer, une certaine prudence s’impose. Si l’on sépare des torons, cela peut entraîner des résistances de contact, voire produire un incendie de câble. A cela s’ajoute le risque de blessures en cas d’utilisation de couteaux à lame fixe. Les couteaux à dégainer ou couteaux à dénuder avec vis de réglage sont donc une bonne alternative.
Nous recommandons l’utilisation d’un couteau à dégainer pour les endroits difficilement accessibles, où les découpes sont difficiles à réaliser. Ce dernier permet de réaliser des coupes circulaires. Le dégaineur se ferme facilement, il peut tourner légèrement, le câble peut ainsi être dénudé proprement. L’outil à dégainer est particulièrement utile pour les découpes circulaires et longitudinales, car il permet de réaliser deux étapes en une seule fois. Il convient donc pour le dénudage des câbles dans, par exemple, les répartiteurs. La vis de réglage aide à obtenir la longueur de lame souhaitée.
L’utilisation d’une pince à dénuder facilite le dénudage des fils et des câbles. Pour le découpage et le dénudage de câbles ronds et plats, les pinces universelles avec couteaux intégrés conviennent parfaitement. La longueur et la profondeur de la lame peuvent se régler. Il est d’ailleurs préférable d’opter pour la pince plutôt que le couteau pour des endroits difficilement accessibles.
Les différences entre les pinces à dénuder
Les pinces à dénuder simples avec vis de réglage mécanique sont uniquement utilisées pour les fils rigides. Il convient d’être prudent lorsqu’il s’agit de conducteurs à fils fins. Parfois, le conducteur peut se rompre, ce qui conduit souvent à une mauvaise connexion aux bornes. Il est donc recommandé d’opter pour des pinces à dénuder dotées d’un système à détection automatique ou d’un réglage manuel du diamètre des câbles, ainsi que d’une butée de longueur ajustable.
Les outils avec pince coupante vous permettent de travailler rapidement et de façon soignée.
Privilégier la qualité
En principe, les pinces à dénuder mécaniques et les pinces automatiques sont utilisables pour des câbles aux diamètres différents. D’autres facteurs tels que le diamètre du câble et la butée de longueur sont décisifs au moment de l’achat. Ces fonctionnalités sont également ce qui détermine les différences de prix.Il existe également des outils multifonctions, dotés d’une pince coupante diagonale et d’une pince à sertir. Cette dernière sert à relier deux composants entre eux par le biais d’une déformation plastique. Elle dispose d’un cran pour fixer les composants correspondants et pour effectuer des corrections sur des prises mâles non isolées ou des cosses de câbles. Le label de qualité « GS » est un autre critère de qualité. Il permet de distinguer les produits, conformément aux directives de sécurité en vigueur.
Les outils adaptés aux cas difficiles
Les pinces à dénuder sont toujours conçues pour une découpe transversale spécifique, comprise, en règle générale, entre 0,2 mm² et 15 mm². Si le retrait de l’isolation sur les câbles de téléphone ou les câbles très fins est assez simple, la même opération sur des câbles plats, coaxiaux ou d’antenne est relativement plus complexe.Nous conseillons, par exemple, le modèle Jokari TopCoax Plus pour le dénudage des câbles coaxiaux standard, d’un diamètre de 4,8 à 7,5 mm. Il convient également pour le dénudage des câbles coaxiaux pour les antennes TV, les câbles RG 58 / RG 59, les PVC-Flex 3 x 0,75 mm². Cet outil est également équipé d’une clé à douille pour le serrage des connecteurs de type F (HEX 11), de sorte qu’il est inutile d’acheter un outil supplémentaire.
Jokari conseille le modèle PC-CAT pour :
- les câbles de transmission de données et les câbles de commande avec des gaines en PVC, tels que les câbles Cat 5, Cat 6 et Cat 7
- les câbles à paire torsadée et les câbles réseaux, ou les câbles similaires avec une isolation extérieure peu épaisse
Un réglage de la profondeur de coupe en fonction du diamètre correspondant n’est pas nécessaire ici. En effet, un réglage spécifique de la lame permet de retirer parfaitement l’isolation extérieure. Ainsi, les films de blindage peuvent être fissurés et retirés.
Les couteaux à dénuder pour les câbles particulièrement gros
Il est préférable d’utiliser des couteaux à dénuder pour les câbles particulièrement gros, tels que les câbles de terre. Une vis de réglage intégrée veille à ce que la découpe circulaire ou longitudinale puisse être ajustée automatiquement. Bien que l’effort physique nécessaire est ici plus important qu’avec une pince à dénuder, le risque d’endommager les fils électriques est sensiblement moindre.Pour ce faire, Jokari propose dans son portefeuille un système de couteau pour câbles, avec lequel vous pourrez dénuder en un tour de main des câbles de 4 à 70 mm de diamètre. Il s’agit d’un système interchangeable. Il offre la sécurité nécessaire : la lame crochet revêtue de nitrure de titane n’est activée que si le mécanisme de protection prévu à cet effet est rétracté.
Le revêtement particulier permet une vitesse de coupe plus rapide et se traduit par une usure moindre. La profondeur de coupe du couteau peut être ajustée à l’aide d’une vis de réglage, en fonction de l’épaisseur de la gaine. Lors du réglage, des repères supplémentaires aident en cas d’épaisseurs d’isolations récurrentes.
Les outils à micro-précision pour les opérations délicates
Afin de dénuder des câbles dans les domaines de l’électronique, des télécommunications et du modélisme, le fabricant Jokari a conçu une gamme de produits, permettant de retirer les matériaux spécifiques qui isolent les câbles, tels que le PVC, le Téflon, le Kynar, le Tefzel, le Mylar, et ce de façon précise et sans effort. Le PWS-Plus utilisable dans de nombreux domaines d’activités, le SWS-Plus à diamètre fixe pour les productions en série ou l’ESD-Plus pour les domaines sensibles présentant un risque électrostatique. Les différents domaines d’activités englobent tous les câbles standard avec des diamètres de 0,12 à 1 mm (AWG 36-18).
