De la domotique à l’industrie 4.0, en passant par le cloud, l’explosion des besoins en connectivité sature désormais les capacités physiques des réseaux en cuivre traditionnels. La fibre optique s’impose comme la solution d’avenir : capable de supporter des débits en téraoctets, elle offre une puissance qui surpasse largement les exigences actuelles des foyers et des entreprises.
Cette évolution indique que la fibre optique remplacera progressivement les anciens réseaux en cuivre dans de nombreux pays au cours des prochaines années. Mais en quoi les connexions à fibre optique diffèrent-elles des câbles en cuivre traditionnels ? Et comment fonctionne réellement la technologie des fibres optiques ?
Les bases de la technologie des fibres optiques
Il est important de distinguer les termes courants : les fibres optiques (FO) et la fibre optique sont souvent utilisées comme synonymes. D’un point de vue technique, il existe toutefois une légère différence : le terme « fibre optique » désigne plus précisément les fibres en verre particulièrement pures utilisées dans les télécommunications et pour les connexions Internet à domicile. Concètement, lorsqu’il est question de raccordement domestique, le terme « fibre optique » fait systématiquement référence aux câbles conducteurs d’ondes lumineuses.
Principe de la transmission de la lumière : la réflexion totale
La réflexion totale est au cœur de la technologie FO : lorsque la lumière passe d’un milieu optiquement plus dense (le cœur) à un milieu optiquement plus fin (la gaine), elle est entièrement réfléchie sous un certain angle. La lumière « rebondit » ainsi dans le cœur sans traverser la gaine et peut être transportée sur plusieurs kilomètres sans perte notable. Cet effet fonctionne uniquement tant que l’angle de la lumière reste inférieur à l’angle critique.
Débits de transmission et performances
La fibre optique séduit avant tout par ses débits de transmission élevés. En théorie, des débits allant jusqu’à 100 Gbit/s, voire plus, sont possibles, soit bien plus que ce que peuvent actuellement offrir les câbles en cuivre ou coaxiaux. Dans la pratique, les vitesses réelles dépendent toutefois de plusieurs facteurs.
L’atténuation du signal sur la longueur de la fibre, la qualité des câbles et des connecteurs ont une influence déterminante sur les performances. Tout connecteur mal fixé ou toute courbure trop prononcée de la fibre peut réduire la puissance du signal et donc limiter le débit maximal. Les réseaux à fibre optique sont généralement rétrocompatibles : une connexion prenant en charge 10 Gbit/s peut souvent être utilisée avec des appareils qui ne nécessitent que 1 Gbit/s. Pour un réseau domestique, cela signifie que si le routeur, les commutateurs et les terminaux prennent en charge des débits plus élevés, il est possible de mettre facilement à niveau la connexion sans avoir à installer de nouveaux câbles en fibre optique.
Structure d’un câble à fibre optique
Une fibre optique se compose de plusieurs couches ayant chacune une fonction spécifique :- Cœur (core) :
Le cœur (ou core) est l’élément central de la fibre optique. C’est dans ce cœur que les signaux lumineux sont transmis sur toute la longueur du câble. Dans un câble à fibre optique, cette partie est constituée de verre très pur (verre de cœur). Elle peut également être constituée de plastique dont l’indice de réfraction est supérieur à celui de la gaine qui l’entoure. - Gaine (cladding) :
La gaine, en verre, entoure le cœur et est composée d’un matériau diélectrique optiquement transparent dont l’indice de réfraction est plus faible. Cette couche garantit que la lumière reste dans le cœur et ne s’échappe pas. - Revêtement et tampon :
Pour protéger les fibres optiques sensibles contre les influences mécaniques, elles sont recouvertes d’un mince revêtement en plastique (coating). Une couche de protection supplémentaire (buffering) peut être appliquée par-dessus. Cette dernière protège contre l’humidité, les contraintes thermiques et les contraintes de flexion, et garantit que les fibres optiques restent intactes lors de l’installation et du déplacement dans la gaine du câble.
Important à noter : Les fibres optiques en plastique (POF – Polymer Optical Fiber) ont un diamètre nettement plus grand que les fibres de verre : environ 0,1 mm. Elles sont flexibles et faciles à manipuler, mais sont plus sensibles et présentent des valeurs d’atténuation plus élevées. Elles sont donc particulièrement adaptées aux courtes distances ou aux applications en intérieur, par exemple dans les véhicules ou dans le cadre d’applications d’automatisation industrielle.

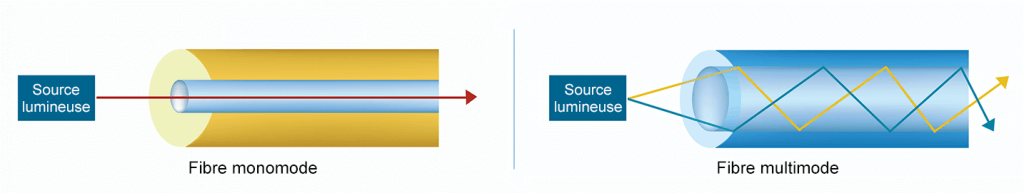

Monomode vs multimode
Dans le domaine des câbles à fibre optique, le terme « mode » désigne le nombre de chemins lumineux différents que le signal peut emprunter à l’intérieur de la fibre. On distingue essentiellement deux types :
- Fibres monomodes : elles ont un diamètre de cœur très petit ( environ 9 µm) et ne transmettent la lumière que dans un seul mode. Il n’y a donc pratiquement pas de différence de temps de propagation entre les ondes lumineuses, ce qui est idéal pour les longues distances (jusqu’à plusieurs kilomètres) et les débits de données élevés. Les longueurs d’onde typiques sont de 1 310 et 1 550 nm.
- Fibres multimodes : dont le diamètre du cœur est plus important (50 ou 62,5 µm), permettent de transmettre plusieurs modes lumineux simultanément. Ceci simplifie le couplage avec des sources lumineuses bon marché (LED, VCSEL), mais provoque de légers retards de signal entre les chemins lumineux. Les fibres multimodes sont donc adaptées aux courtes distances, par exemple à l’intérieur des bâtiments, des centres de données ou des réseaux domestiques. Les longueurs d’onde typiques sont de 850 et 1 300 nm.
Les principaux types de câbles pour la maison
Il existe différents types de câbles pour la fibre optique dans la maison, qui se distinguent par leur structure, leur matériau et leur domaine d’application. Le choix du câble approprié doit se faire en fonction du lieu d’utilisation et des exigences. Les câbles intérieurs sont spécialement conçus pour être installés dans les bâtiments : ils sont résistants au feu, légers et flexibles. Les câbles extérieurs, en revanche, sont dotés d’une gaine robuste, résistante aux UV et à l’humidité. Ils sont utilisés entre le raccordement routier et le bâtiment, ou entre les maisons.Dans les réseaux domestiques, on utilise généralement des câbles à fibre optique prêts à poser (câbles patch) avec des connecteurs tels que LC/LC ou SC/LC. Selon leur structure, on distingue les câbles simplex (une fibre), duplex (deux fibres), breakout ou mini-breakout, ces derniers étant particulièrement peu encombrants et faciles à manipuler.
Les câbles à fibre optique peuvent être fabriqués soi-même ou achetés prêts à l’emploi. Dans le cas d’une fabrication maison, les connecteurs de terrain sont placés directement sur la fibre. Cela nécessite toutefois de l’expérience, des outils spéciaux et un travail soigné. Les câbles plug-and-play pré-assemblés offrent des avantages évidents : ils sont immédiatement prêts à l’emploi et minimisent ainsi les erreurs d’installation.
Types de connecteurs et domaines d’application
Les connecteurs à fibre optique permettent de relier de manière fiable les câbles à fibre optique aux appareils réseau, aux ONT ou aux panneaux de brassage. Ils sont essentiels pour assurer une transmission stable du signal, car même les plus petites salissures ou un mauvais positionnement peuvent fortement nuire aux performances.
Voici les connecteurs les plus courants :
- Connecteurs LC : ils sont le plus souvent utilisés dans les habitations, car ils sont compacts, faciles à installer et idéaux pour les câbles de raccordement ou les ONT. Les connecteurs LC sont souvent installés par paires pour former une solution duplex, avec une fibre pour l’émission et une autre pour la réception.
- Connecteurs SC : ils sont légèrement plus grands et plus robustes que les connecteurs LC. Ils sont utilisés aussi bien dans les bâtiments que dans les centres de données. Les connecteurs SC sont faciles à brancher et offrent une connexion stable, mais leur taille les rend moins adaptés aux espaces d’installation restreints.
- Connecteurs ST (Straight Tip) : ils sont équipés d’un mécanisme de verrouillage à baïonnette. Ils étaient autrefois très répandus dans les réseaux industriels et les réseaux de campus. Ils offrent généralement une connexion fiable, mais nécessitent un peu plus d’espace et sont de plus en plus remplacés par des connecteurs LC dans les réseaux domestiques modernes.
- Connecteurs E2000 : ils sont dotés d’un capuchon de protection et d’un polissage très précis. Ils présentent des réflexions et des atténuations extrêmement faibles et sont souvent utilisés dans les réseaux dorsaux monomodes ou les réseaux professionnels à fibre optique. Ils sont moins courants dans les réseaux domestiques.
- Connecteurs APC (Angled Physical Contact): ils possèdent une surface de contact légèrement biseautée. Ce polissage oblique réduit les réflexions dans le signal lumineux et garantit des pertes particulièrement faibles. Les connecteurs APC sont principalement utilisés avec des fibres monomodes, par exemple pour les connexions sur de longues distances ou à haut débit.
Sources d’erreurs courantes et conseils pour les éviter
Une installation soignée est essentielle pour la fibre optique. Les problèmes les plus fréquents sont dus à des rayons de courbure trop serrés, à des connecteurs encrassés ou à des contraintes mécaniques exercées sur les câbles. Les fibres optiques ne doivent être courbées qu’à un rayon minimum de 30 mm environ, car des courbures trop importantes entraînent des pertes de signal.Il est tout aussi important de garder les connecteurs propres, car même les plus petites particules de poussière ou les empreintes digitales peuvent nuire à la transmission de la lumière. C’est pourquoi l’utilisation de capuchons de protection et d’outils de nettoyage adaptés est indispensable. Par ailleurs, toute force de traction doit être évitée à tout prix : les câbles à fibre optique ne doivent pas être soumis à des tensions et doivent être posés de manière lâche à l’aide de dispositifs de décharge de traction adaptés.
Comment réussir son passage à la technologie de la fibre optique
Le passage à la fibre optique est un pas vers un Internet plus rapide, mais c’est aussi un investissement dans l’avenir numérique. Ceux qui se familiarisent avec cette technologie dès aujourd’hui pourront bénéficier à long terme de bandes passantes stables et élevées, et jeter les bases d’un réseau domestique pérenne capable de faire face aux technologies futures et aux exigences croissantes en matière de données, du streaming 4K à la maison intelligente, et bien plus encore.
Connexion à la fibre optique dans une maison – structure type
Une connexion fibre optique moderne commence au niveau du boîtier de raccordement domestique (APL), où un technicien achemine le câble de fibre optique de l’extérieur vers l’intérieur de la maison et le raccorde de manière professionnelle. Depuis l’APL, le signal est ensuite transmis au terminal de réseau optique (ONT), qui constitue le cœur de la connexion domestique. L’ONT convertit les signaux lumineux de la fibre optique en données électriques et établit une connexion avec le routeur, le téléphone et la télévision. Certains ONT sont équipés d’un réseau Wi-Fi intégré ou de ports réseau supplémentaires pour rendre le réseau domestique plus flexible.
La pose de la fibre optique dans une maison nécessite une planification minutieuse : on utilise généralement des gaines, des chemins de câbles ou des chemins au plafond et au sol pour acheminer la fibre en toute sécurité vers les terminaux. Des passages muraux protègent la fibre sensible contre les pliures. De plus, le rayon de courbure prescrit doit être respecté pour éviter toute perte de signal. Les câbles en fibre optique en plastique ou en verre sont fragiles ; il est donc essentiel de les manipuler avec soin, en particulier lors de leur installation dans des gaines étroites ou sur de longues distances.
Après l’ONT, ce sont généralement des câbles Ethernet/LAN en cuivre qui assurent la connexion au routeur, au commutateur ou aux terminaux. Le réseau domestique combine ainsi les avantages de la fibre optique, comme des débits élevés et une transmission sans interférences, avec la flexibilité des connexions réseau classiques.
Glossaire – Termes importants relatifs aux fibres optiques et aux connexions par fibre optique
| APL (point de terminaison de ligne) | Point de raccordement des câbles à fibre optique dans la maison, généralement installé dans la cave. C’est à partir de ce point que commence le câblage interne en fibre optique. |
| ONT (Optical Network Termination) | Terminal réseau qui convertit le signal optique provenant de la fibre optique en un signal réseau électrique (Ethernet). Il est souvent connecté entre l’APL et le routeur. |
| LWL (fibre optique) | Terme générique désignant les câbles qui transmettent des données à l’aide de signaux lumineux. Il offre des bandes passantes extrêmement élevées, une faible atténuation et une insensibilité électromagnétique. |
| Fibre monomode | Fibre optique dont le diamètre du cœur est très petit (environ 9 µm) et qui ne conduit la lumière que dans un seul mode. Elle est idéale pour les débits de données élevés et les longues distances (elle est notamment utilisée dans le cadre du déploiement FTTH). |
| Fibre multimode | Fibre optique dont le cœur est plus grand (50 ou 62,5 µm) et qui transmet plusieurs modes de lumière. Elle convient pour les distances plus courtes (par exemple à l’intérieur des bâtiments). |
| Simplex / Duplex | Simplex: une fibre pour la transmission de données dans un seul sens Duplex: deux fibres, une pour l’émission et une pour la réception (standard dans les réseaux domestiques) |
| Câble patch à fibre optique | Câble à fibre optique pré-assemblé avec des connecteurs aux deux extrémités. Il est utilisé pour connecter des appareils ou des ports. Il est disponible en différentes longueurs, couleurs et types de connecteurs. |
| Connecteur SC (Subscriber Connector) | Gängiger Glasfaserstecker, besonders bei FTTH-Anschlüssen. Rechteckig, mit Push/Pull-Mechanismus. Robust und leicht zu handhaben. |
| Connecteur LC (Lucent Connector) | Connecteur à fibre optique compact, souvent utilisé dans les appareils réseau modernes (par ex. modules SFP). Deux fois plus petit que le connecteur SC, il est idéal pour les installations denses. |
| Module SFP/SFP+ | Module émetteur-récepteur qui se branche dans un routeur, un commutateur ou un convertisseur de média. Il prend en charge différentes normes de transmission (1 Gbit/s, 10 Gbit/s) via la fibre optique. |
| Atténuation | Perte de signal dans la fibre optique, mesurée en dB. Influencée par la longueur du câble, les connecteurs et les rayons de courbure. Plus elle est faible, mieux c’est. |
| Rayon de courbure | Le plus petit rayon auquel un câble à fibre optique peut être courbé sans dégrader le signal. Des courbures trop serrées peuvent entraîner une atténuation importante du signal, voire la rupture du câble. |
| Connecteurs de terrain | Connecteurs à fibre optique pouvant être montés sur place sur un câble à fibre optique. Utiles pour les installations individuelles, ils sont sujets aux erreurs et coûteux. |
| Épissure | Connexion professionnelle de deux fibres optiques avec une atténuation minimale, généralement réalisée à l’aide d’un appareil d’épissure, par exemple dans le cadre d’une extension commerciale. |
| Longueur d’onde lumineuse | Indique la lumière (généralement 1310 ou 1550 nm) avec laquelle fonctionne une fibre optique. Elle dépend du type de câble (SM/MM) et de l’émetteur-récepteur utilisé. |
| Câble breakout | Câble à fibre optique avec plusieurs fibres individuelles. Convient pour la connexion directe de plusieurs appareils ou ports en un seul point. |
